Äußerst belastbare Gelenksysteme
für alle Bustypen
Unsere Gelenksysteme für Gelenkbusse werden allen Ansprüchen gerecht: Sie können im Niederflurbereich und im Hochflurbereich eingebaut werden, haben ein extrem geringes Gewicht und sind trotzdem äußerst belastbar. Um diese Eigenschaften zu erreichen, verwenden wir ausschließlich hochwertige Werkstoffe von geprüften Lieferanten.
Unsere Gelenksysteme sind modular aufgebaut – das heißt, dass wir sehr schnell individuelle Lösungen für unsere Kunden entwickeln können. Die Auslegung unserer Gelenke basiert auf FEM-Berechnungen (Finite-Element-Methode). Dabei nutzen wir als Berechnungsgrundlage Messungen, die weltweit unter Extrembedingungen durchgeführt wurden.
Anschließend werden die Gelenksysteme in renommierten Prüflabors und Hochschulen Lebensdauertests unterzogen. So können wir garantieren, dass unsere Gelenksysteme für Gelenkbusse den höchsten Anforderungen genügen.
HNGK 19.5 eco und HD - Die Universal-Busgelenke

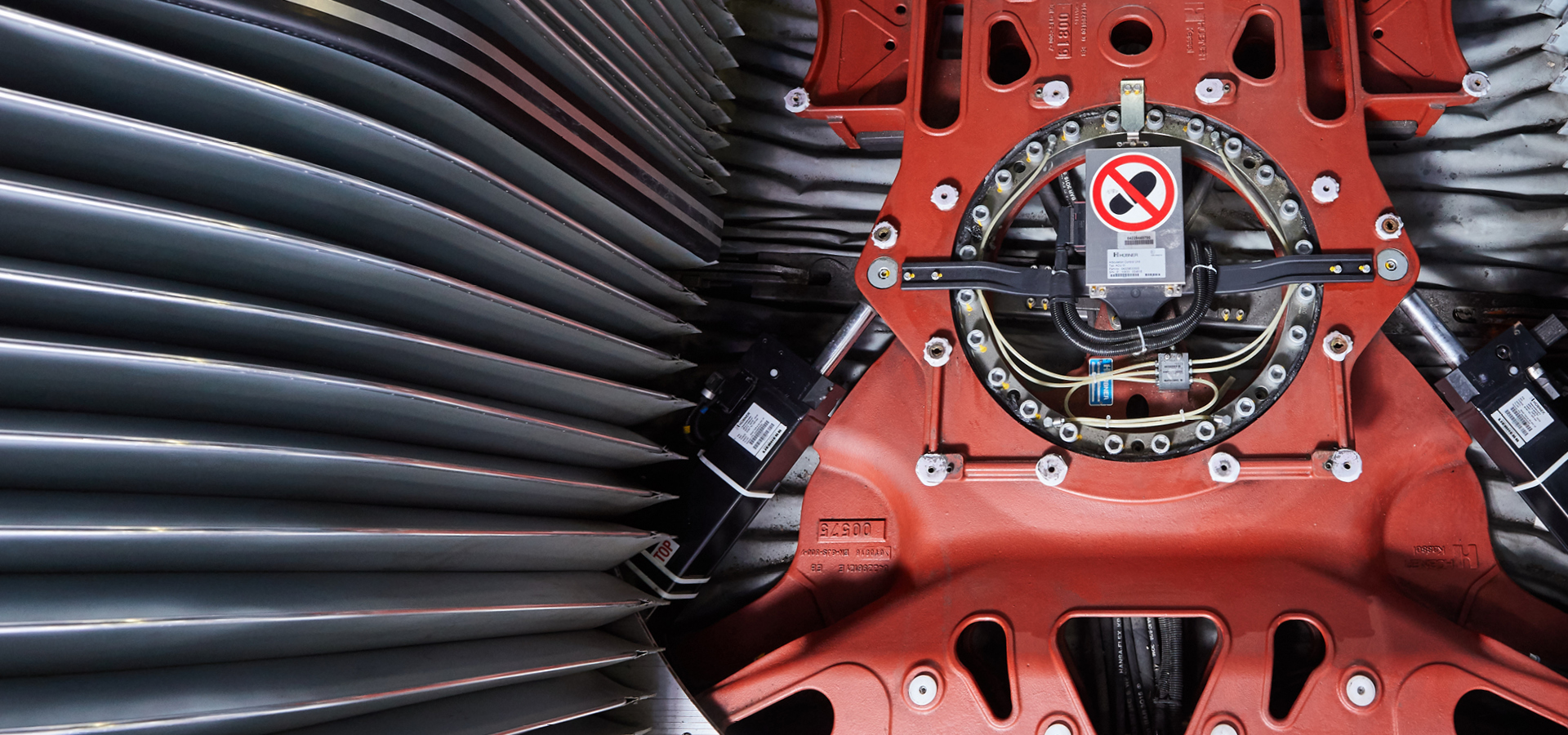

Die Universalgelenke HNGK 19.5 eco und HD von HÜBNER gehören zu den weltweit am meisten eingesetzten Gelenken. Ihre große Beliebtheit verdanken sie ihren einfachen und klar definierten Anschlussflächen. Sie ermöglichen es, die Gelenke sehr schnell an den Vorder- und Hinterwagen zu montieren.
Die Hauptkomponenten der Gelenke sowie das Lager, die Gelenksteuerung und die Dämpfungselemente sind ganz leicht über die Wartungsklappe zu erreichen. Auch die separaten Dämpfer können im Schadensfall einzeln ausgetauscht werden.
In der Regel werden die Universalgelenke mit einer Steuerungselektronik geliefert. Sie erkennt die Fahrsituation und kann gegebenenfalls in das Fahrgeschehen eingreifen. Außerdem führt sie eine Diagnose des Systems durch und erkennt frühzeitig Fehler – so kann die Ausfallzeit minimiert und die Sicherheit der Fahrgäste erhöht werden.
Das HNGK 19.5 eco trägt durch sein geringes Gewicht zur Reduzierung des Kraftstoffverbrauchs der Busse bei. Das HNGK 19.5 HD ist für Schwerlastanwendungen ideal, da es sehr starken Krafteinwirkungen widersteht.
HNG 19.5 eco und HD:
- Aufsattellast: 25 kN (eco) / 35 kN (HD)
- Gelenkgewicht: 590 kg (eco) / 650 kg (HD)
- Nieder- und hochflurtauglich
- Klare Schnittstellen
- Hohes Dämpfmoment
- Gummielastische Torsionsanbindung
- Integrierte Energieführung
- Lieferbar als Standard- oder Komfortausführung
HNG 15.3 - das Schwerlastgelenk
Das Schwerlastgelenk HNG 15.3 verfügt über die gleichen Funktionen wie die Universalgelenke HGNK 19.5 eco und HD, ist jedoch speziell für hohe Aufsattellasten entwickelt worden. Mit diesem Gelenk können bis zu 4,5 t, die bei Hybrid-, Gas- oder Trolleybussen gelegentlich vorkommen, ohne Weiteres getragen werden. Vor allem in Nordamerika wird dieses Gelenk oft eingesetzt.
HNG 15.3:
- Aufsattellast bis 4,5 t
- Gelenkgewicht: 590 kg (ohne Hinterwagenanbindung)
- Nieder- und hochflurtauglich
- Klare Schnittstellen
- Hohes Dämpfmoment
- Gummielastische Torsionsanbindung
HNG 17.0 - das Kugelgelenk für Pullerfahrzeuge
Das Kugelgelenk HNG 17.0 wurde speziell für Puller-Fahrzeuge entwickelt. Es ist einfach, kostengünstig und besonders robust konstruiert. Durch die spezielle Gelenklagerung können alle Bewegungen in einem Lagerpunkt realisiert werden – auch ohne hydraulische oder mechanische Dämpfung. Das Kugelgelenk HNG 17.0 ist eine ideale Lösung für Wachstumsmärkte, die besonders robuste Gelenke brauchen. Es wird in einbaufertigen Baugruppen geliefert.
HNG 17.0:
- Für Puller-Fahrzeuge
- Gelenkgewicht: 225 kg
- Nieder- und hochflurtauglich
- Klare Schnittstellen
- Kostengünstig
